Hyundai i20 (GB/IB) Instructieboekje (2014-2020): Afstellen mistlampen vóór

Gloeilampen

Het afstellen van de mistlampen vóór gaat op dezelfde wijze als bij de koplampen.

Controleer of de accu voldoende geladen is, schakel de mistlampen vóór in en stel de mistlampen af.

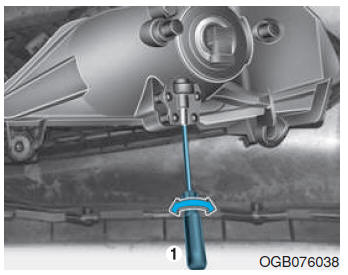

Verdraai de schroevendraaier (1) rechtsom of linksom om de lichtbundel omhoog of omlaag te verstellen.

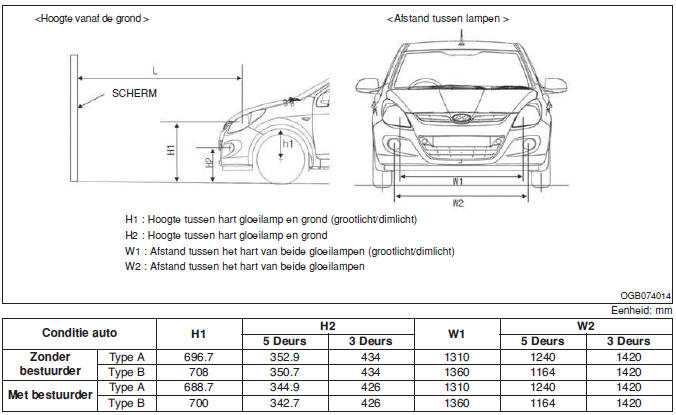

Richtpunt (5 Deurs / 3 Deurs)

Gloeilampen

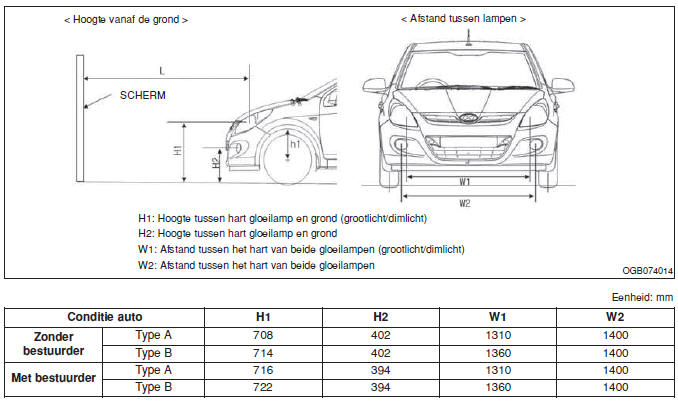

Richtpunt (Cross)

Gloeilampen

Gloeilampen

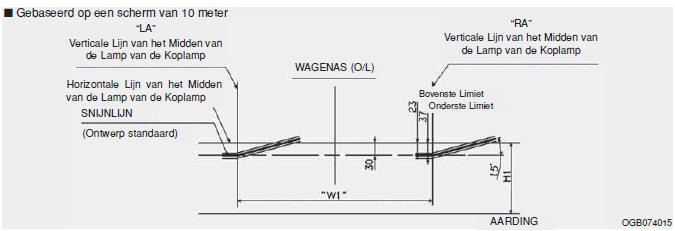

Dimlicht (auto's met linkse besturing)

1. Stel het dimlicht af zonder dat er iemand in de auto zit.

2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.

3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.

4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.

Gloeilampen

Dimlicht (auto's met rechtse besturing)

1. Stel het dimlicht af zonder dat er iemand in de auto zit.

2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.

3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.

4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.

Gloeilampen

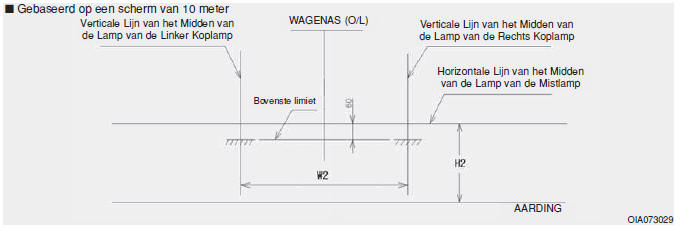

Mistlamp vóór

1. Stel de mistlampen voor af met de bestuurder (75 kg) in de auto.

2. De begrenzingslijn moet in het toegestane gebied vallen (gearceerde gedeelte).

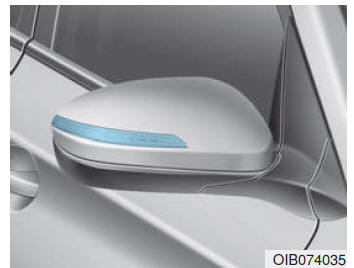

Gloeilamp richtingaanwijzer opzij vervangen

Gloeilampen

Als de lamp niet brandt, raden u aan het auto door een officiële HYUNDAI-dealer na te laten kijken.
