Seat Ibiza (Type 6F) Instructieboekje (2017-2024): Segmenten voor visuele indicatie

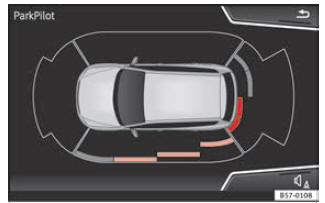

Afb. 209 Weergave van parkeerhulp op het display van het Easy Connect-systeem.

Met behulp van de segmenten voor de wagen kan de afstand tot het obstakel worden geschat.

De optische weergave van de segmenten werkt op de volgende wijze:

Witte segmenten: worden weergegeven indien het obstakel zich niet binnen het traject van de wagen bevindt of indien in tegengestelde richting ervan wordt gereden en het zich op meer dan 30 cm afstand van de wagen bevindt.

Gele segmenten: worden getoond indien de obstakels zich binnen het traject van de wagen bevinden op meer dan 30 cm afstand ervan.

Rode segmenten: worden getoond indien de obstakels zich op minder dan 30 cm afstand bevinden.

Met de radio's SEAT Media System Plus/Navi System geeft een geel spoor bovendien het verwachte traject van de wagen aan volgens de draaihoek van het stuur.

Wanneer het obstakel zich in de rijrichting van de wagen bevindt, is steeds het overeenkomstige waarschuwingssignaal te horen.

Zodra de wagen een obstakel nadert, worden de segmenten dichter bij de wagen weergegeven.

Ten laatste bij het aanduiden van het voorlaatste segment, betekent dit dat de botszone bereikt is. In de botszone worden obstakels in rood weergegeven, evenals obstakels buiten de af te leggen weg. Niet doorrijden (of achteruitrijden).
