Hyundai i20 (GB/IB) Instructieboekje (2014-2020): Lamp achterlichtunit vervangen

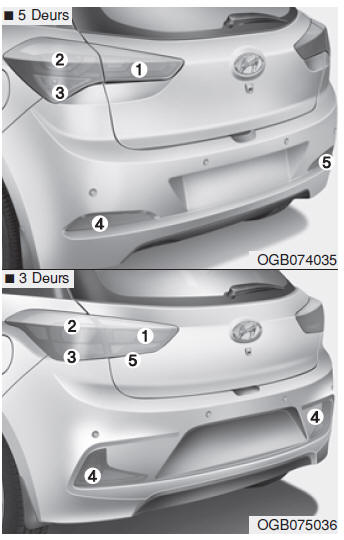

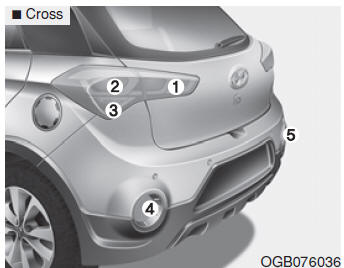

1. Achterlicht
2. Remlicht en achterlicht
3. Richtingaanwijzer
4. Mistachterlicht (indien van toepassing)
5. Achteruitrijlicht

1. Open de achterklep

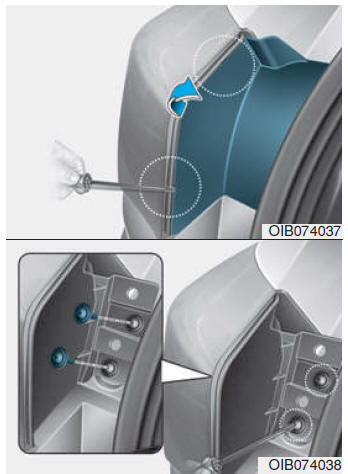

2. Draai de bevestigingsschroeven van de lichtunit los met een kruiskopschroevendraaier.

3. Verwijder de achterlichtunit uit de carrosserie.

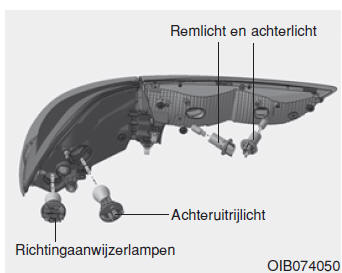

4. Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen van de lichtunit.

5. Verwijder de lamp uit de fitting door de lamp in te drukken en deze een willekeurige kant op te draaien tot de nokjes van de lamp in lijn liggen met de uitsparingen van de fitting.

Trek de lamp uit de fitting.

6. Plaats een nieuwe lamp in de fitting en draai de lamp een willekeurige kant op tot hij vastzit.

7. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit.

Duw de fitting in de lichtunit en draai de fitting een kwartslag rechtsom.

8. Plaats de lichtunit in de carrosserie.

Mistlampen achter, Achteruitrijlicht (indien van toepassing)

1. Verwijder de achterste band en de wieldop.

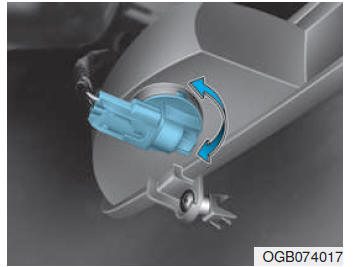

2. Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen van de lichtunit.

(Links : Mistachterlicht, Rechts: Achteruitrijlicht) 3. Verwijder de lamp uit de fitting door de lamp in te drukken en deze een willekeurige kant op te draaien tot de nokjes van de lamp in lijn liggen met de uitsparingen van de fitting.

Trek de lamp uit de fitting.

4. Steek een nieuwe lamp in de fitting.

5. Plaats de lichtunit in de carrosserie.

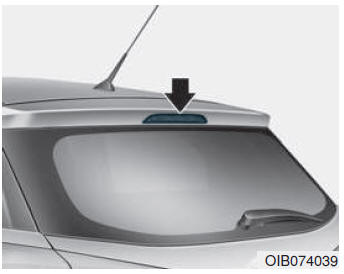

Derde remlicht vervangen

Als de lamp nietbra ndt, raden u aan het systeem door een officiële HYUNDAI-dealer na te laten kijken.
